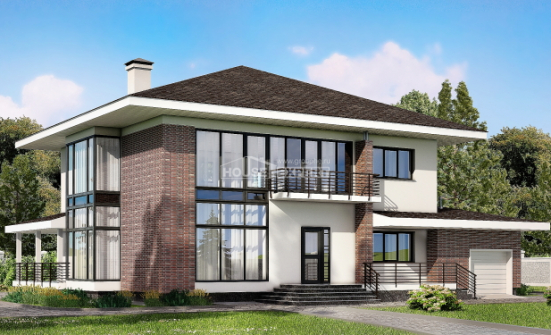

  • 335-002-П Проект двухэтажного дома, гараж, большой домик из кирпича Рязань, House Expert
  • 335-002-П Проект двухэтажного дома и гаражом, большой домик из кирпича Рязань, House Expert
  • 335-002-П Проект двухэтажного дома, гараж, большой домик из кирпича Рязань, House Expert
  • 335-002-П Проект двухэтажного дома, гараж, огромный домик из кирпича Касимов, House Expert

  • 335-002-П Проект двухэтажного дома и гаражом, современный домик из кирпича Касимов, House Expert
  • 335-002-П Проект двухэтажного дома, гараж, классический загородный дом из кирпича Рязань, House Expert
  • 335-002-П Проект двухэтажного дома, гараж, современный загородный дом из кирпича Сасово, House Expert
  • 335-002-П Проект двухэтажного дома и гаражом, красивый коттедж из кирпича Сасово, House Expert
Стоимость проекта
90 000
Способы оплаты

Дополнительные услуги:






Купить проект сейчас
При покупке проекта дополнительно заказывают

Отопление

Водоснабжение и канализация

Наружные сети

Строительство дома

Общая площадь дома :336,00 м2
Габариты застройки :18 x 18,8 м
Количество этажей :2
Цокольный этаж:нет
Гараж:2 машины
Сейсмостойкость:до 7 баллов
Кровля:гибкая черепица
Отделка фасада:облицовочный кирпич
Отделка цоколя:камень
Перекрытие:сборная ж/б плита
Фундамент:свайный
Материал стен:кирпич 380 мм, утеплитель 100 мм



Проект дома 335-002-П. 1 этаж Проект дома 335-002-П. 1 этаж
1 этаж
Высота этажа: 3 м
Состав помещений, м2
Тамбур 3,61
Прихожая 3,27
Шкаф встроенный 4,75
Кладовая 6,51
Холл 11,89
Спальня 20,94
Сан. узел 7,46
Кухня-столовая 29,65
Гостиная 27,09
Котельная 6,1
Гараж 46,55
Итого: 167,82

Проект дома 335-002-П. 2 этаж Проект дома 335-002-П. 2 этаж
2 этаж
Высота этажа: 1,9 - 4 м
Состав помещений, м2
Холл 14,25
Ванная 7
Жилая комната 21
Ванная 7,8
Жилая комната 29,56
Жилая комната 21,75
Лестница 9,75
Бильярдная 53,27
Гардеробная 3,8
Итого: 168,18




Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 335-002-П
name
Для того, чтобы задать вопрос зарегистрируйтесь

Конструктивные решения
  1. Титул
  2. Ведомость рабочих чертежей
  3. Схема расположения свай
  4. Схема расположения ростверка (опалубка)
  5. Схема расположения ростверка (армирование)
  6. Каркасы пространственные Кпр-1...10
  7. Каркасы пространственные Кпр-11...17, Кпр
  8. Спецификация и ведомость расхода стали на фундамент
  9. План плит перекрытия на отм. -0,450 (низ плит)
  10. План плит перекрытия на отм. +1,650; +3,000 (низ плит)
  11. План плит перекрытия на отм. +6,100 (низ плит)
  12. Участок монолитный Ум-1, Ум-2, Ум-4
  13. Участок монолитный Ум-3, Ум-5
  14. Участок монолитный Ум-6, Ум-7
  15. Балка металлическая Бм-1, Бм-2
  16. Узлы анкеровки
  17. Спецификация и ведомость расхода стали на перекрытия
  18. Перемычки 1-го этажа
  19. Перемычки 2-го этажа
  20. Крыльцо в осях 3-5/ Б-В
  21. Крыльцо в осях 2-4/ Ж-Е
  22. Лестница в осях 6/ Д-Г
  23. Лестничный марш Л-1, Л-2
  24. План кровли
  25. План стропил, узел 1
  26. План диагональных стропильных ног и коньковых балок, узел 2
  27. План мауэрлатов, прогонов и стоек
  28. разрез 1-1...4-4, узел 7
  29. Узел 3...6
  30. Спецификация
В альбоме 30 листов.
ТитулВедомость рабочих чертежейСхема расположения свайСхема расположения ростверка (опалубка)Схема расположения ростверка (армирование)Каркасы пространственные Кпр-1...10Каркасы пространственные Кпр-11...17, КпрСпецификация и ведомость расхода стали на фундаментПлан плит перекрытия на отм. -0,450 (низ плит)План плит перекрытия на отм. +1,650; +3,000 (низ плит)План плит перекрытия на отм. +6,100 (низ плит)Участок монолитный Ум-1, Ум-2, Ум-4Участок монолитный Ум-3, Ум-5Участок монолитный Ум-6, Ум-7Балка металлическая Бм-1, Бм-2Узлы анкеровкиСпецификация и ведомость расхода стали на перекрытияПеремычки 1-го этажаПеремычки 2-го этажаКрыльцо в осях 3-5/ Б-ВКрыльцо в осях 2-4/ Ж-ЕЛестница в осях 6/ Д-ГЛестничный марш Л-1, Л-2План кровлиПлан стропил, узел 1План диагональных стропильных ног и коньковых балок, узел 2План мауэрлатов, прогонов и стоекразрез 1-1...4-4, узел 7Узел 3...6Спецификация

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
    •
  • Язык проекта: Русский;
    •
  • Система едениц измерений в проекте: метрическая;
